vue de face

vue de dos

Alimentation
USB-C |
Dérouler le câble fourni |
Brancher au moniteur |
Brancher sur un adaptateur secteur (5V/1A) |
Indicateurs lumineux
● Indicateur lumineux de qualité de l’air
Voyant lumineux | Impact santé | Niveau de CO2 (ppm) |
Vert | Bon | inférieur à 800 |
Jaune | Moyen | de 800 à 999 |
Orange | Médiocre | de 1000 à 1499 |
Rouge | Mauvais | supérieur à 1500 |
● Indicateur lumineux de statut technique
Statut | Normal | Erreur |
État du monitor | Blanc (2 secondes) | Rose (clignote 5 fois) |
Réseau cellulaire | Bleu (2 secondes) | Mauve (clignote 3 fois) |
Note : Le Voyant lumineux et Niveau de CO2 par défaut indiquées ci-dessus peuvent être modifiées par l’administrateur dans Plus de paramètres
Contenu de la boîte
- Moniteur meo maxi
- Câble USB-C
- Support mural
- Carte d’activation
- Manuel d’utilisation
S’enregistrer au choix
● avec votre téléphone, ou
avec votre téléphone
Créer une organisation

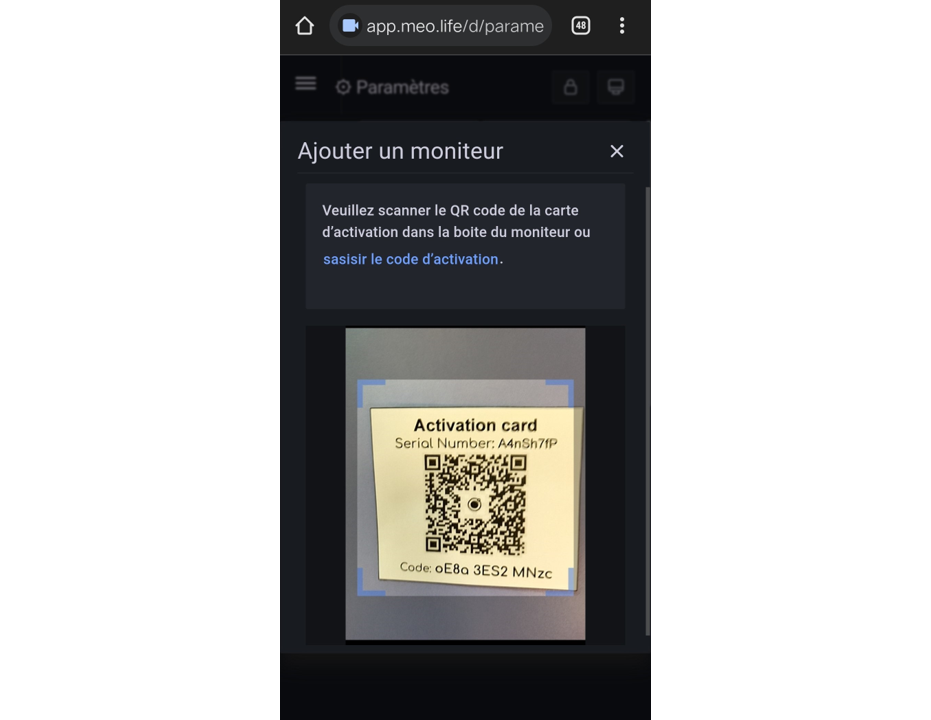

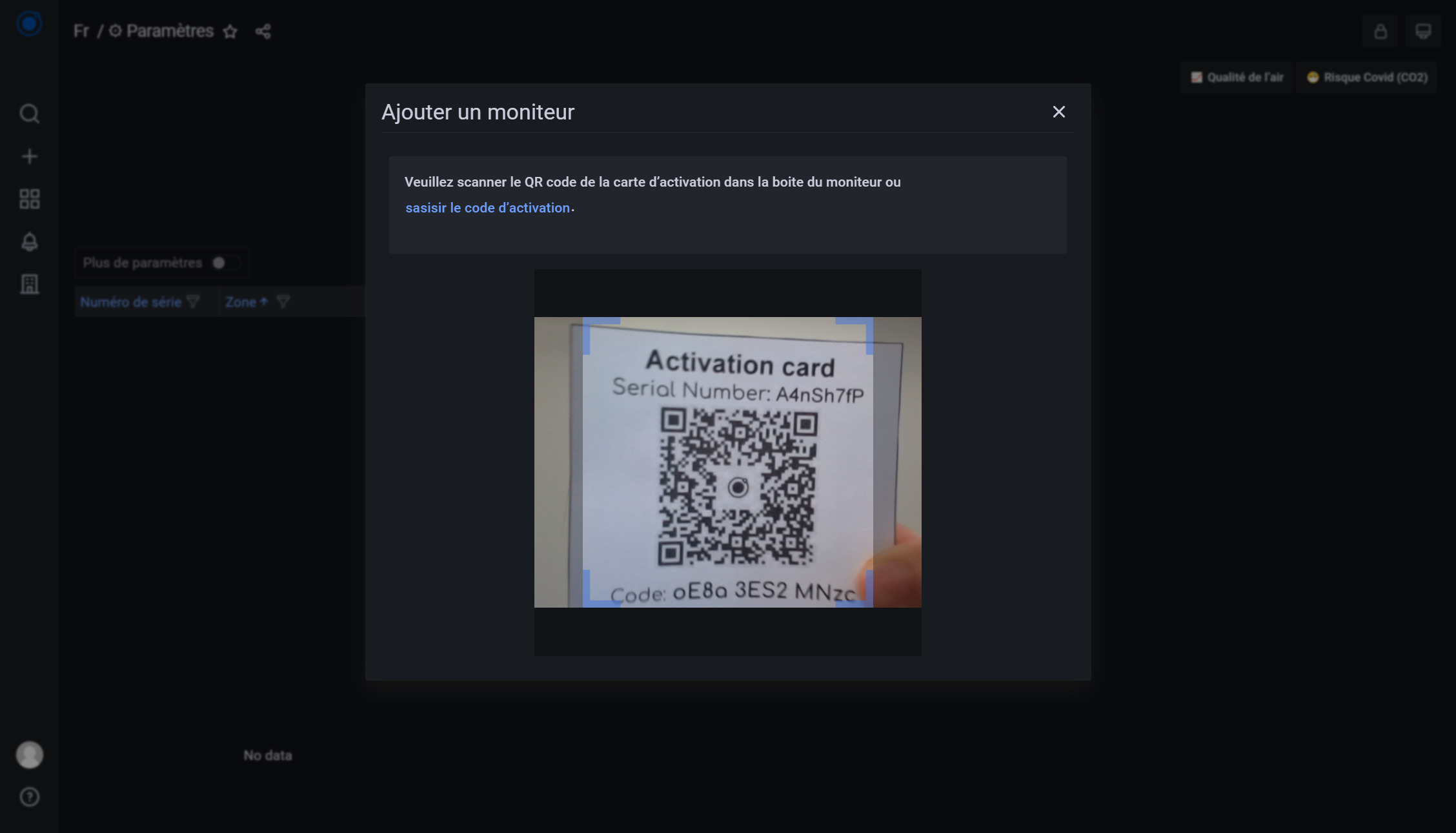

- Scanner le QR code de la carte d’activation, avec la caméra de votre téléphone ou une application de QR code scanner
– OU –
Ouvrir un explorateur internet à l’adresse app.meo.life








Ajouter un moniteur à votre organisation










Remarques:
- Répéter les étapes “Ajouter un moniteur” pour chaque moniteur à ajouter
- Brancher chaque meo maxi dans sa zone de surveillance, pour démarrer l’enregistrement et la visualisation des données.
depuis votre ordinateur

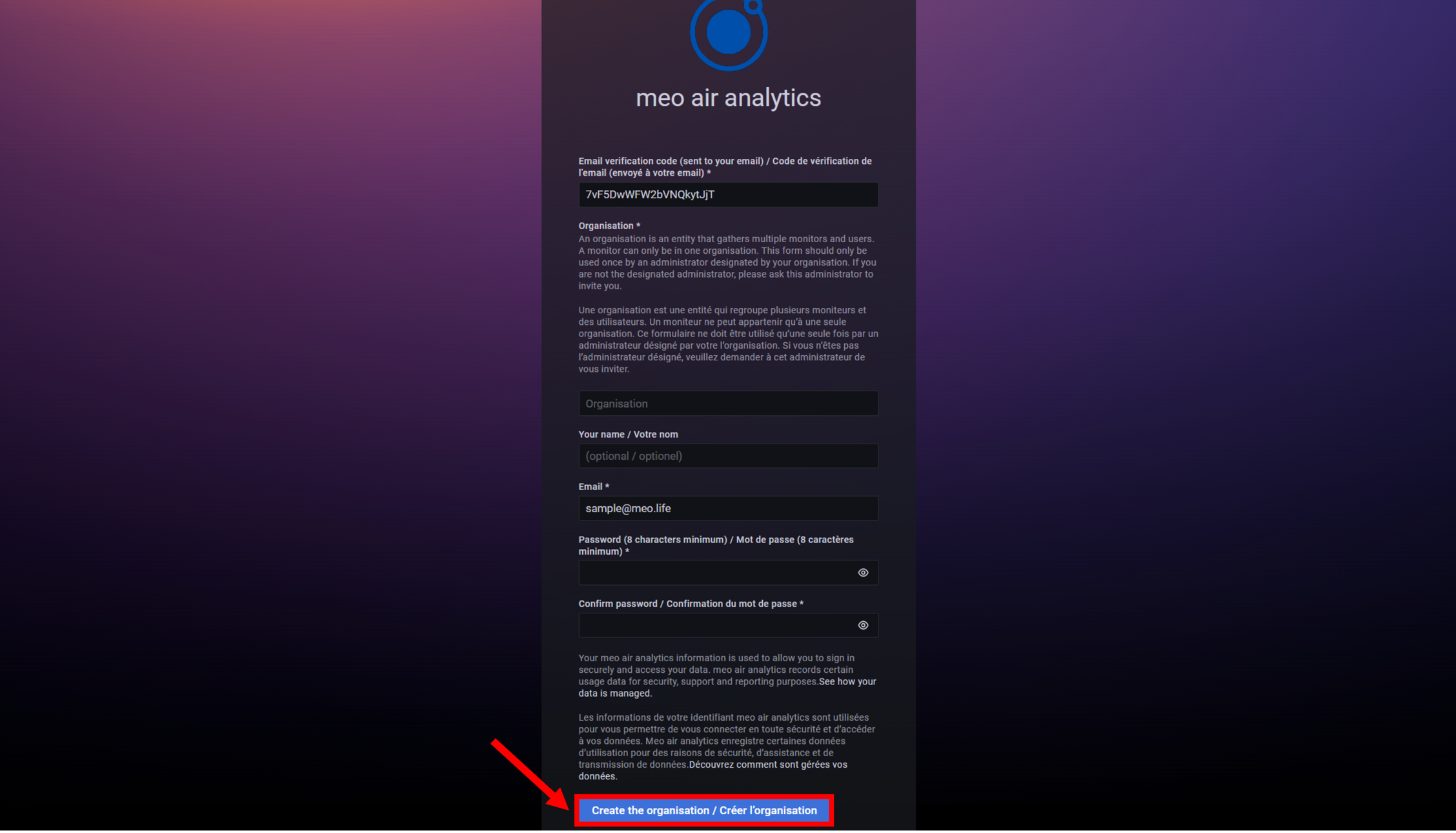

Créer une organisation
- Ouvrir un explorateur internet a l’adresse app.meo.life

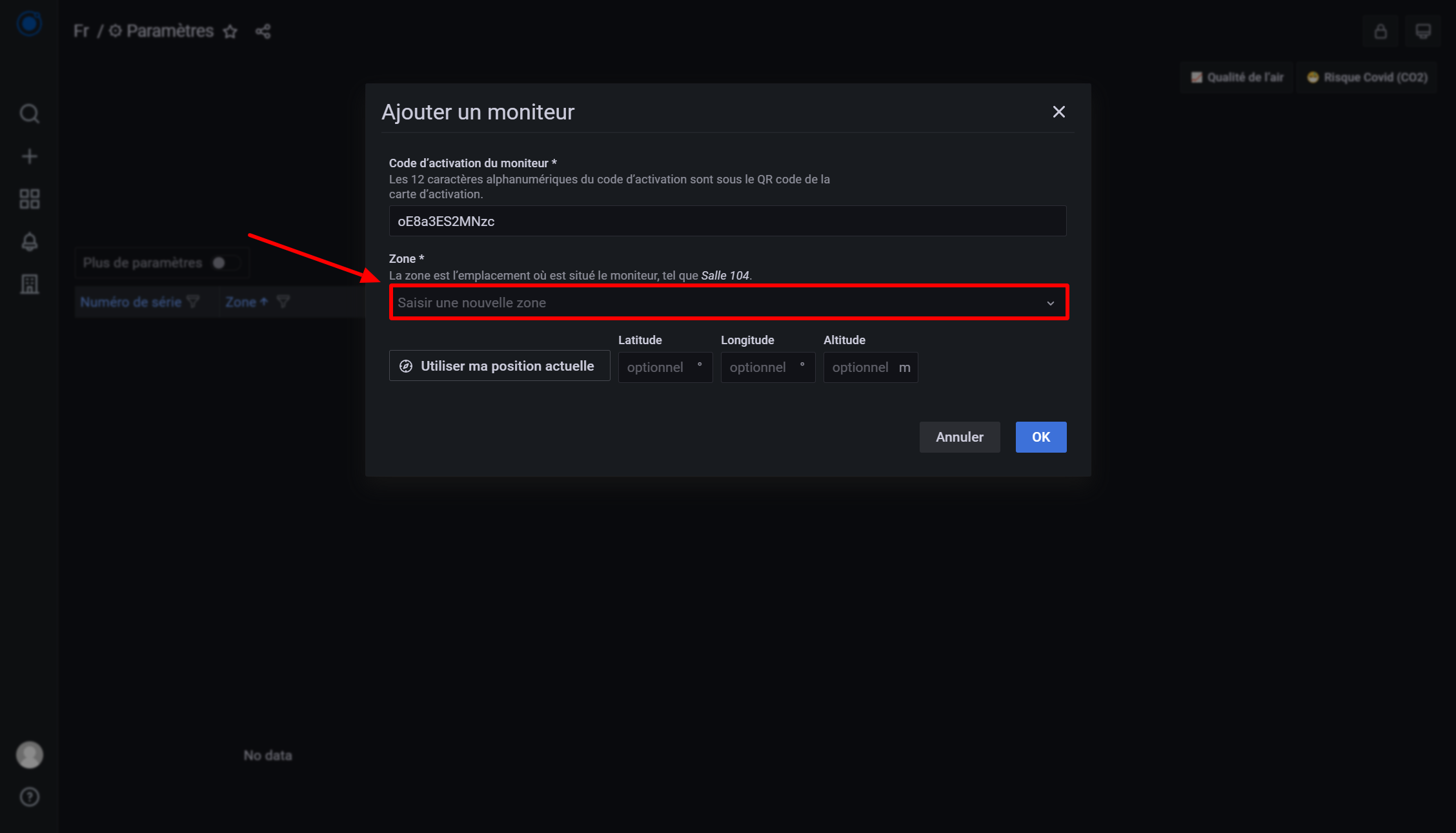

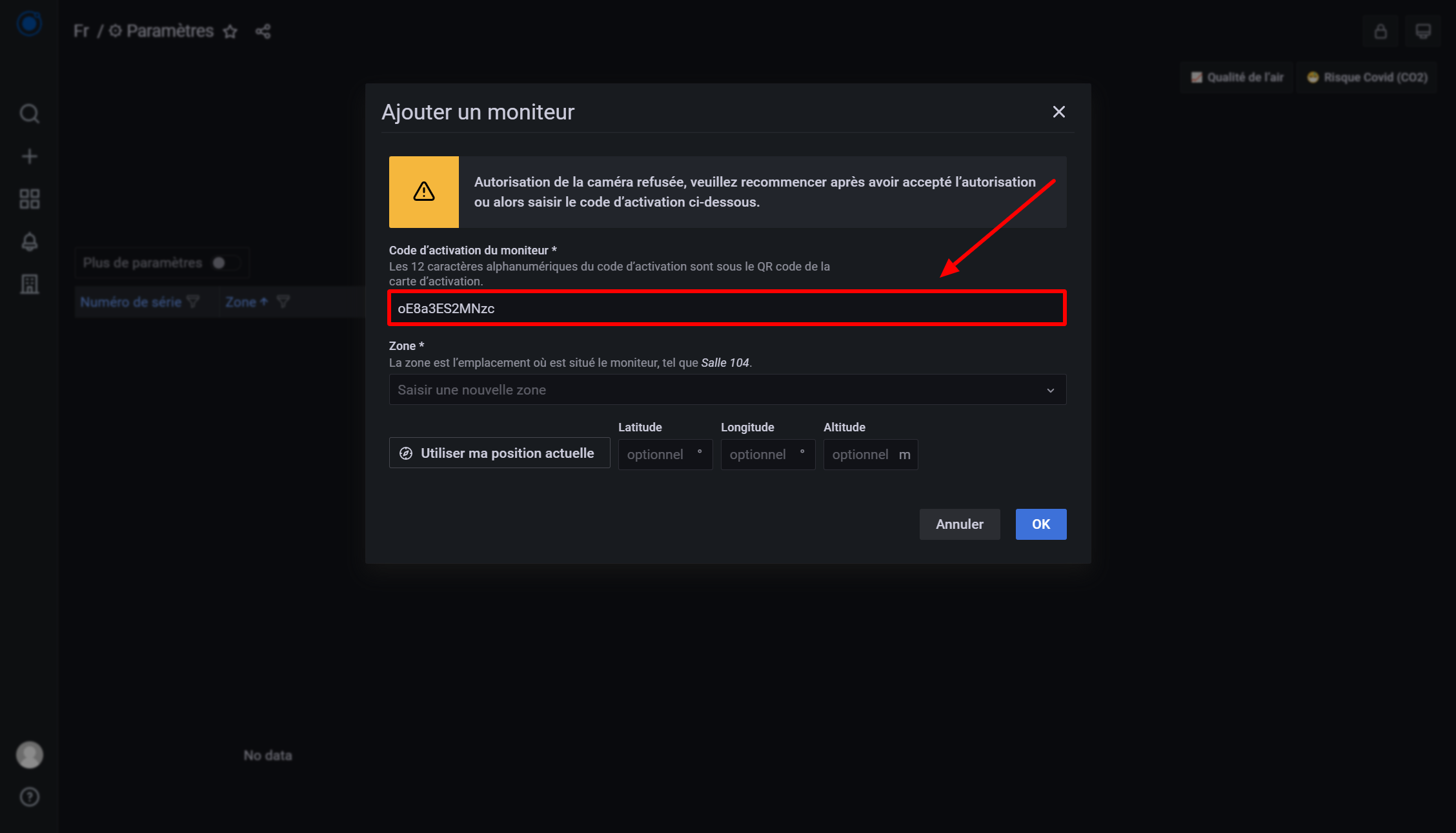

Ajouter un moniteur à votre organisation

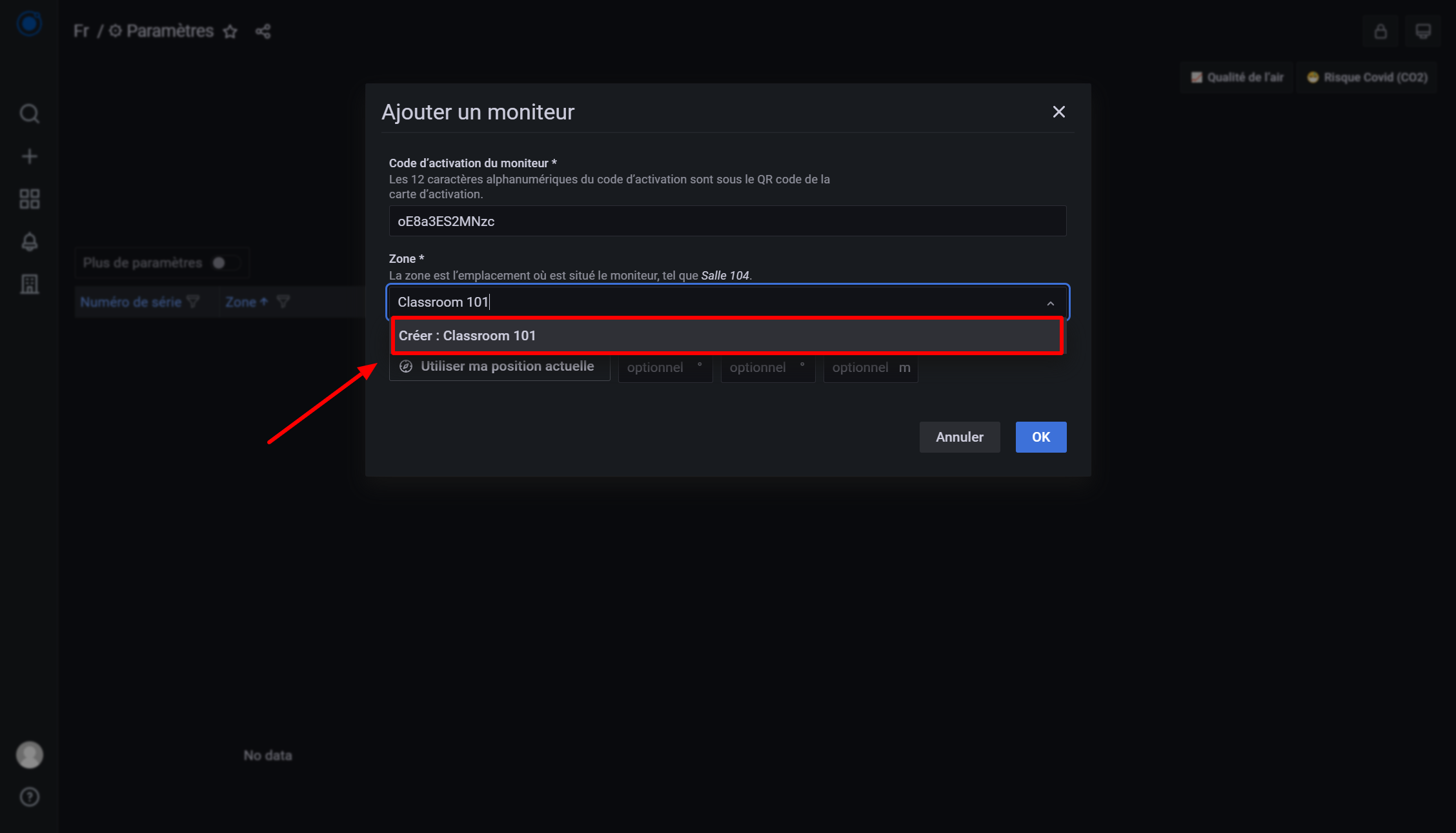

![Cliquer sur “Créer: [zone]”](https://www.meo.life/wp-content/uploads/2022/09/meo_mini_6_And_then_click_on_Create_area_name_entered_computer_FR.png)



Remarques:
- Répéter les étapes “Ajouter un moniteur” pour chaque moniteur à ajouter
- Brancher chaque meo maxi dans sa zone de surveillance, pour démarrer l’enregistrement et la visualisation des données.
Placé entre 1 mètre et 2 mètres de hauteur,
● Sur un bureau ou une étagère, avec la marque meo vers le haut, ou bien
● Sur un mur, avec le support mural fourni (voir ci-dessous)
Articles
Moniteur meo maxi
Support mural
Outils (non fournis)
Crayon
Perceuse
Cheville
Vis
Tournevis cruciforme
- Dévisser la vis du capot arrière
- Faire glisser le support mural comme indiqué
- Revisser avec le support mural ainsi positionné
- Positionner le moniteur sur le mur qui a été percé
- Visser the moniteur au mur avec la vis qui lui convient
C’est terminé !
Conseils:
● NE PAS couvrir le meo maxi
● NE PAS positionner le meo maxi près des sources de chaleur
● Éviter les évacuations ou entrées d’air

- Seul l’Admin peut autoriser l’accès aux tableaux de bord
- Cliquer sur “Organisation Setup” / “Users”
- Cliquer sur “Invite”
- Saisir l’email de la personne à inviter, et …
- Choisir le rôle de cette personne : Viewer ou Admin
Droits | Viewer | Admin |
Voir les tableaux de bord | ✔ | ✔ |
Modifier les parametres des moniteurs | ✔ | |
Gérer les alertes | ✔ | |
Partager les accès | ✔ |
- Cocher “Send invite email”
- Cliquer sur “Submit”
Félicitations ! Une invitation a été envoyée à cette personne, qui devra la valider dans les 24 heures.
Réinitialiser avec un trombone ou un outil d’extraction sim, en appuyant sur le bouton de réinitialisation
Intention | Action requise |
Redémarrage | Presser une fois et relâcher |
L’administrateur peut modifier les paramètres avancés de personnalisation, d’économie d’énergie et d’heures d’ouverture, pour ses meo maxi.
Couleurs
Définir les couleurs du voyant lumineux en fonction de 3 seuils de CO2 modifiables si besoin.
Économie d’énergie
- Intervalle de mesure
→ intervalle de temps entre 2 mesures
Exemple: si “10 minutes” est choisi, meo maxi va mesurer l’environnement toutes les 10 minutes.
Voir aussi “Intervalle de transmission des mesures”
- Intervalle de transmission des mesures
→ intervalle de temps entre 2 transmissions vers le cloud, des mesures stockées dans le moniteur (en absence d’événement CO2). Cela impacte la fréquence de rafraîchissement des tableaux de bord.
Exemple: si “6 heures” a été sélectionné, en absence d’événement CO2 sur cette période, meo maxi enverra les données stockées à la fin de ces 6 heures.
- Seuil d’événement CO2
→ Niveau de CO2 qui déclenche immédiatement la transmission des mesures, quel que soit l’Intervalle de transmission des mesures.
Exemple: si “800 ppm” est sélectionné, toutes les mesures stockées sur le moniteur lorsque le CO2 était en dessous de 800 ppm seront envoyées. Tant que le CO2 est au-dessus de 800 ppm, l’intervalle de transmission des mesures est ignoré : l’intervalle de mesure prévaut. - Intervalle de mise à jour des paramètres du moniteur
→ Intervalle de temps entre chaque mise à jour des paramètres avancés des moniteurs meo maxi.
Exemple: si “12 heures” est sélectionné, les changements seront pris en compte par le moniteur dans les prochaines 12 heures.
- Intervalle de redémarrage du moniteur
→ Intervalle de temps entre 2 redémarrages du moniteur
Exemple: si “1 jour” est sélectionné, le moniteur va redémarrer chaque jour.
Le choix Auto ajuste automatiquement les paramètres en fonction du mode d’énergie utilisé : USB ou piles. Il essaie de maintenir un équilibre entre consommation d’énergie et fréquence des mesures remontées. En utilisation sur pile, le mode Auto permet d’améliorer l’autonomie des meo maxi.
Paramètres avances | Type d’alimentaion | |
par USB | sur piles | |
Intervalle de mesure | 3 mins | 5 mins |
Intervalle de transmission des mesures | 1 heure | 6 heures |
Seuil d’événement CO2 | 500 ppm | 800 ppm |
Intervalle de mise à jour des paramètres du moniteur | 1 heure | 24 heures |
Intervalle de redémarrage du moniteur | 1 jour | 7 jours |
Heures d’ouverture
- Heures d’ouverture
→ Heures d’ouverture de votre établissement. Les “expositions” et le tableau de bord Risque Covid (CO2) ne sont calculés que sur les heures d’ouverture.
Exemple: Si votre établissement est ouvert entre 8:30 et 16:30, il faut remplir les 2 premières cases, et ne rien mettre dans les 2 cases suivantes :
Si votre établissement est ouvert entre 8:30 et 18:00, et comporte une pause méridienne entre midi et 14h par exemple, il faut remplir les 4 cases, comme suit :
Remarque : dans le cas ci-dessus, aucune donnée entre midi et 14h ne sera présentée dans le tableau de bord (Covid Risk (CO2), ni considérées dans les calculs d’exposition. - Fuseau horaire
→ définition du fuseau horaire du meo maxi - Congés
→ Les jours de congés ne seront pris en compte ni dans le tableau de bord (Risque Covid (CO2), ni dans les calculs d’exposition.
Ces fonctions avancées sont en cours de traduction.
Pour le moment, veuillez vous référer aux pages en anglais.
Non, meo maxi ne fonctionne que sur les réseaux LTE/M et NB-IoT.
Si vous souhaitez utiliser votre propre fournisseur d’accès sur les réseaux LTE/M ou NB-IoT, contactez le support meo air analytics à cs@meo.life pour vérifier la compatibilité.
meo maxi se connecte via le réseau cellulaire 4G LTE/M ou NB/IoT. Veuillez vous assurer que meo maxi n’est pas recouvert (en particulier de métal). Placez-le dans une zone ouverte avec une couverture de réseau cellulaire.
Oui, uniquement s’il est sous abri (protégé de la pluie et de l’excès de poussière).
Si vous avez des doutes à ce sujet, veuillez contacter meo air analytics à cs@meo.life pour obtenir des conseils.
La carte SIM intégrée dure jusqu’à 3 ans en cas d’utilisation raisonnable (c’est-à-dire Auto pour tous les paramètres dans les paramètres avancés). La durée de validité dépend de divers facteurs tels que (mais sans s’y limiter) l’« Intervalle de transmission des mesures », « Seuil d’événement CO2 », « Intervalle de mise à jour des paramètres du moniteur », « Intervalle de redémarrage du moniteur ».
Plus ces valeurs sont basses, plus l’utilisation des données est élevée, ce qui implique un temps d’utilisation des données de la carte SIM plus court.
Oui, vous pouvez personnaliser la couleur de la LED de qualité de l’air dans les paramètres avancés.
L’intensité du voyant lumineux (y compris éteint) sera disponible au 2e trimestre 2022 par mise à jour logicielle
Oui, vous pouvez utiliser votre propre câble USB-C.
Le voyant d’état qui clignote en rose 5 fois signifie que votre meo maxi a un problème avec son logiciel. Veuillez contacter meo air analytics à cs@meo.life (fournir son numéro de série sera utile).
Nous ne recommandons pas au client d’installer meo maxi au plafond. Il est conseillé d’installer meo maxi entre 1 m et 2 m du sol, ce qui correspond à la hauteur de respiration humaine.
Nous conseillons généralement à nos clients de prioriser leurs emplacements avec plusieurs facteurs.
- Temps : plus le temps passé dans la pièce est élevé, plus la priorité est élevée
- Occupation : plus le nombre d’occupants dans la pièce est élevé, plus la priorité est élevée
- Vulnérabilité : plus le nombre d’occupants enfants ou personnes âgées est élevé, plus la priorité est élevée
- Ventilation : un taux de ventilation réduit (par exemple avec moins de fenêtres ou de portes) augmente la priorité
On pensera donc à la cantine, la salle de lecture, et les classes de petite enfance (s’il y en a), et quelques salles de classe.
L’idée de la fonction « Déplacer le moniteur » est que le client déplace le moniteur vers une nouvelle zone plus intéressante. Nous ne recommandons pas à nos clients de faire circuler le moniteur en très peu de temps car une observation prolongée donne une compréhension globale de la zone. Et la circulation du moniteur vous empêche de comparer différents emplacements dans les mêmes conditions.
L’appareil photo n’est pas obligatoire dans le processus d’inscription. Vous pouvez saisir manuellement le code à 12 caractères à la place.
